1. Litteä tyyny

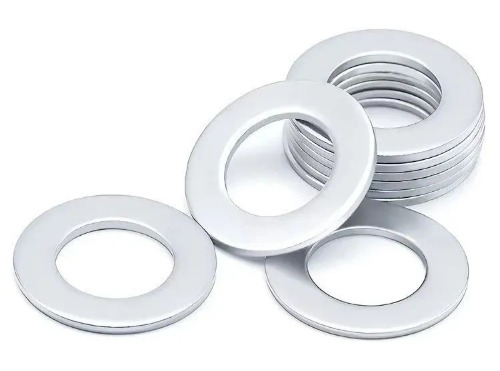

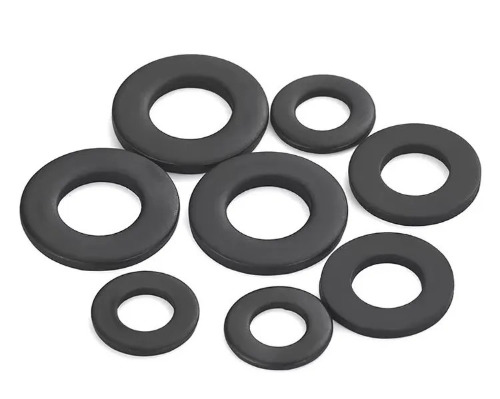

Litteä aluslevy on pyöreä metallilevy, jonka keskellä on reikä. Se on yleensä valmistettu rautalevystä, ruostumattomasta teräksestä ja muista materiaaleista leimausprosessin kautta. Sen muoto on samanlainen kuin litteä rengas.
Mikä on tasainen pesukone?

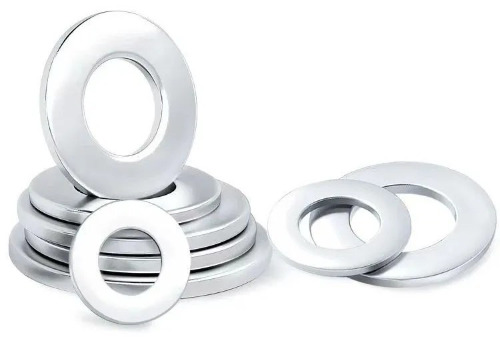

Litteät aluslevyt, jotka tunnetaan myös nimellä litteät aluslevyt, ovat yleisiä mekaanisia osia, joita käytetään pääasiassa litteän kosketuspinnan aikaansaamiseen kiinnittimien, kuten pulttien ja mutterien ja liittimien välillä. Litteät aluslevyt leimataan yleensä metallimateriaaleista ja ne ovat pyöreitä, reikä keskellä. Reiän koko ja eritelmät voidaan räätälöidä erityistarpeiden mukaan.
Litteiden aluslevyjen päätoiminto
Lisää kosketusaluetta
Yksi tasaisten aluslevyjen päätoiminnoista on vähentää kulumista ja vaurioita tehokkaasti lisäämällä ruuvin ja koneen välistä kosketusaluetta. Kun ei ole tasaista pesukonetta, ruuvin ja koneen välinen kosketuspinta voi keskittyä pieneen pisteeseen aiheuttaen suurta painetta, mikä vaikuttaa suoraan laitteiden käyttöikäyn ajan myötä. Litteät aluslevyt suojaavat laitteiden keskeisiä osia lisäämällä tätä kosketusaluetta.
Hajata paine
Litteitä aluslevyjä käytetään pääasiassa paineen vähentämiseen. Kun joidenkin osien kiristämisen aksiaalinen voima on suuri, aluslevyt on helppo painaa levyn muotoon. Tällä hetkellä materiaalia voidaan muuttaa ja kovuutta voidaan lisätä ongelman ratkaisemiseksi. Litteät aluslevyt voivat tehokkaasti levittää painetta ja välttää liiallisen paikallisen paineen aiheuttamat vauriot.
Estää vaurioita

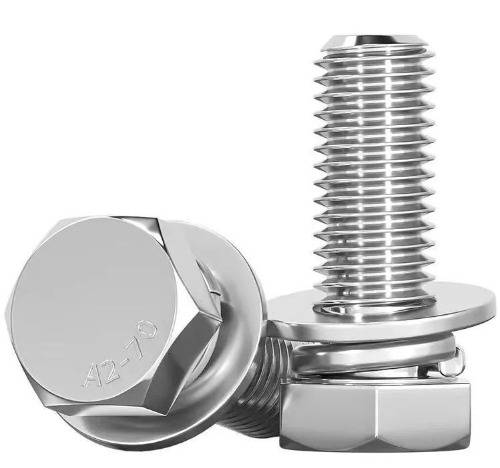

Litteät aluslevyt voivat eliminoida vauriot, jotka jousipesurit voivat aiheuttaa koneen pinnalle ruuvien poistamisen yhteydessä. Käytettäessä on käytettävä yhden kevään aluslevyn ja yhden litteän aluslevyn, litteä aluslevy on koneen pinnan vieressä ja jousipesukone on litteän pesukone ja mutterin välissä. Tämä voi suojata koneen pinnan jousen pesukoneiden vaurioilta.
Käyttää yhdessä
Litteitä aluslevyjä käytetään yleensä yhdessä jousen aluslevyjen kanssa parhaan kirisevän vaikutuksen saavuttamiseksi. Tasainen aluslevy sopii koneen pintaan, kun taas jousipesukone on asetettu litteän aluslevyn ja mutterin väliin. Tämä yhdistelmä voi jakaa paineen paremmin ja siten tarjota paremman suojan.
Flat Pad -sovellusskenaariot
Tavallinen pulttiyhteys
Tavallisessa mekaanisessa osassa litteät aluslevyt voivat lisätä pulttien, mutterien ja kytkettyjen osien välistä kosketusaluetta, dispersiopainetta, vähentää paikallista painetta ja estää kytkettyjen osien pinnan vaurioita. Esimerkiksi huonekalujen valmistuksessa litteitä aluslevyjä voidaan käyttää pöydän jalkojen kiinnittämiseen varmistamaan, että pöytä on vakaa eikä ravista; Sähkölaitteissa litteitä aluslevyjä voidaan käyttää piirilevyjen suojaamiseen tärinän aiheuttamien vaurioiden estämiseksi.
Usein purettu pultin liitäntä
Kun pultit on purettava usein, litteiden aluslevyjen käyttö voi yksinkertaistaa purkamisprosessin ja suojata kytkettyjen osien pintaa. Esimerkiksi joidenkin laitteiden tarkastusportit, siirrettävien osien jne. Kytkentäpultit, litteät aluslevyt voivat vähentää pulttien ja kytkettyjen osien välistä suoraa kitkaa, välttää pinnan naarmuja ja pidentää käyttöiän.
Kompensaatio pultin reiän poikkeamasta
Joissakin tapauksissa pultin reikien valmistamiseksi kahden kytkentäosan välillä vastaavat tarkasti, voi olla tarpeen lisätä reiän halkaisijaa sijainnin poikkeaman kompensoimiseksi. Kun pultin reikä ylittää vakiokoon, voit harkita tasaisen aluslevyn käyttöä. Lisäksi asennuksen ja säätämisen helpottamiseksi pulttiaukko on joskus suunniteltu pitkään reikään, jotta työkappaleen asennusasento voidaan säätää tietyllä alueella. Tässä tapauksessa voi olla tarpeen käyttää sakeutettua litteää aluslevyä tai erityistä pesukonetta.
Vähennä painepinnan puristusjännitystä
Kun pultin lujuus on korkea ja kytkettyjen osien puristusjännitys on alhainen, litteät aluslevyt voivat auttaa vähentämään paineen kantavan pinnan puristusjännitystä. Esimerkiksi, kun joitain korkean lujuuden pultteja käytetään pehmeämmistä materiaaleista valmistettujen osien kanssa, litteät aluslevyt voivat tasaisesti jakaa pulttien painetta kytkettyjen osien pintaan, estäen kytkettyjen osien muodonmuutoksen tai vaurioitumisen liiallisen paikallisen paineen vuoksi.
Yleiset litteiden aluslevyjen materiaalit

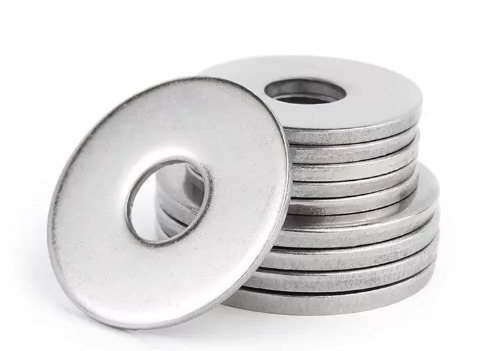

Hiiliteräsmateriaali
Litteille aluslevyille yleisimmin käytetyt hiiliteräsmateriaalit ovat: ST12, ST13, Q235, Q215, Q195 jne. Ne kaikki sopivat 100HV-tason litteisiin aluslevyihin (huomautus: 100HV viittaa aluslevyjen pintakovuuteen); 08F, 08AI, 10, 10F, jne. Soveltuu litteille aluslevyille, joiden pintakovuus on noin 110 hv; 45, 50, 60, 70 teräs tai 65 miljoonaa terästä sopivat litteisiin aluslevyihin, joiden pintakovuus on 200HV tai jopa 300HV.

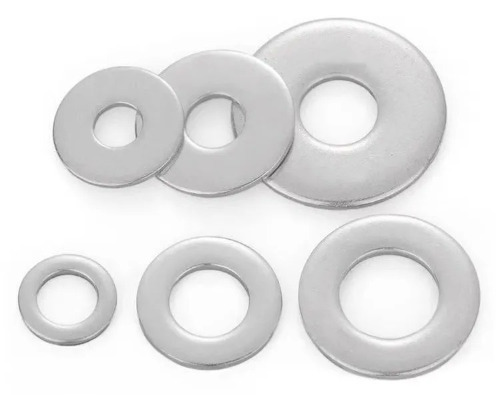

Ruostumattomasta teräksestä valmistettu materiaali
Yleisempiä ovat 304, 304 (18 - 8), 316, 316L jne. Ruostumattoman teräksen edut ovat korroosionkestävyys, ruosteenkestävyys, korkea tarkkuus, sileä pinta ilman uroja, hyvä sitkeys, ei helppo katkaista jne., Mutta hinta on suhteellisen kallis.

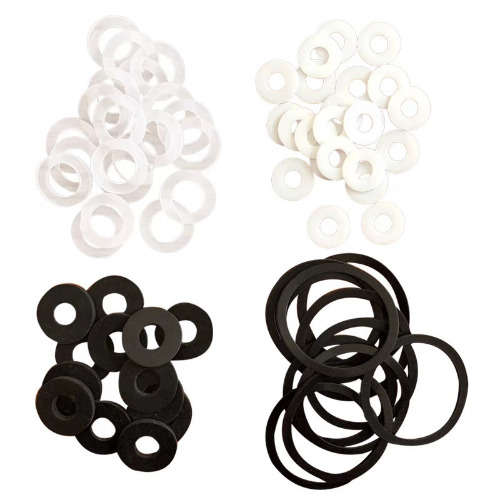

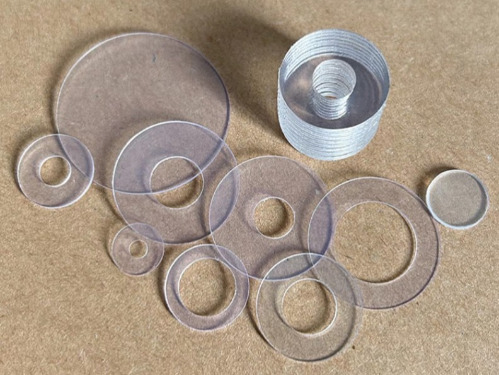

Muovimateriaali
Yleisiä muovimateriaaleja ovat PA66, PA66 30% lasikuitu, PA66 50% lasikuitu, PC, PP, PPS, PVC, PVDF jne. Muoviset litteät aluslevyt eivät ole vain alhaisia tuotantokustannuksia, vaan myös eristysominaisuuksia. Joissakin erityistilaisuuksissa niillä voi olla rooli ja seuraus, jota hiiliteräs ja ruostumaton teräs eivät pysty korvaamaan.
Kumimateriaali
Kuten nitriilikumit, fluororubber, kloropreenikumit, styreeni-butadieenikumit, EPDM-kumi jne. Tämän tyyppisillä materiaalilla on hyvä pehmeys ja ne sopivat matalalle lämpötilan ja keskipaineympäristöille. Joillakin materiaaleilla on tietty happo- ja alkaliresistenssi ja ikääntymiskestävyys.
Muut materiaalit

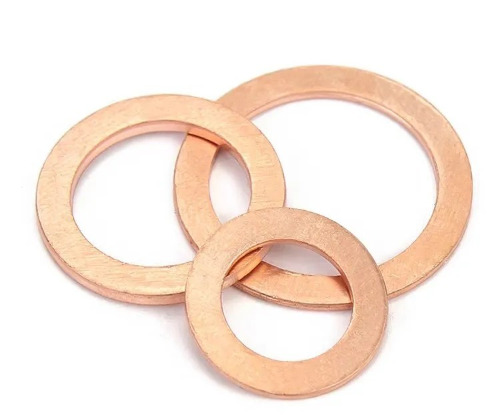

Jotkut valmistajat voivat myös tarjota kuparista, alumiinista ja muista materiaaleista valmistettuja litteitä tyynyjä. Esimerkiksi kuparin tyynyillä on hyvä lämmönjohtavuus ja korroosionkestävyys, matala kitkakerroin, ja niitä käytetään usein korkeassa lämpötilassa ja korkeassa paineessa.
2. Käytettävä tarkastus
Sasentation vaatimukset: Varmista, että tasainen tiiviste sopii tiukasti kosketuspinnan kanssa kallistuksen tai väärinkäytön välttämiseksi, mikä vaikuttaa tiivistysvaikutukseen.
Ympäristön mukauttaminen: Ruostumaton teräs on edullinen kosteassa tai syövyttävissä ympäristöissä, ja tiivistymiseen ja säilyttämiseen olisi kiinnitettävä huomiota palvelun käyttöiän pidentämiseksi.
Regulaarinen tarkastus: Pitkän aikavälin käytön jälkeen on tarpeen tarkistaa, onko tiiviste muodonmuutos vai vaurioitunut, ja korvata se ajoissa kytkimen luotettavuuden ylläpitämiseksi.
Kohtuullisen valinnan ja standardisoidun käytön avulla tasaiset tiivisteet voivat parantaa merkittävästi mekaanisten liitännäisten stabiilisuutta ja turvallisuutta
Yhteenvetona voidaan todeta, että litteät tiivisteet ovat tärkeä mekaaninen komponentti, jota käytetään pääasiassa liittimen pinnan suojaamiseen, lisäämään kosketusaluetta ja estämään kiinnikkeet löystymästä. Kun valitset ja käyttävät tasaisia tiivisteitä, niiden materiaali, koko ja käyttö tulisi määrittää tiettyjen suunnitteluvaatimusten ja sovellusskenaarioiden mukaisesti.
