Mikä on 12,9-luokan olkapultti?

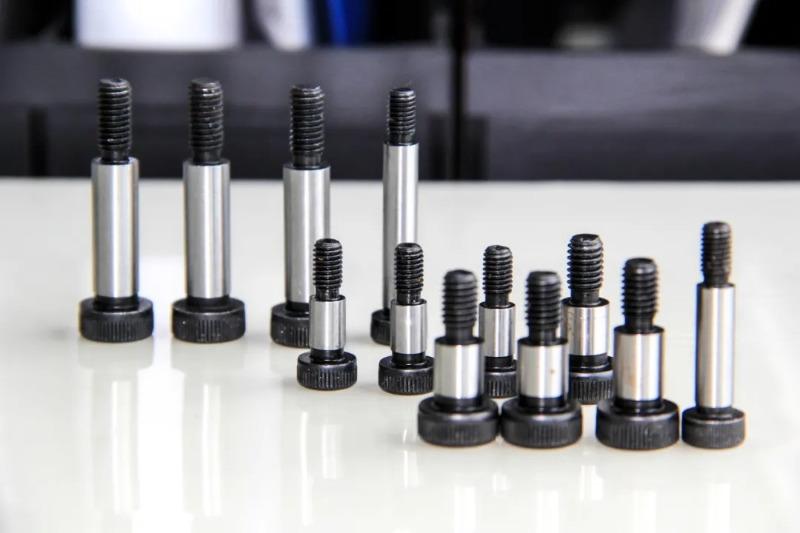

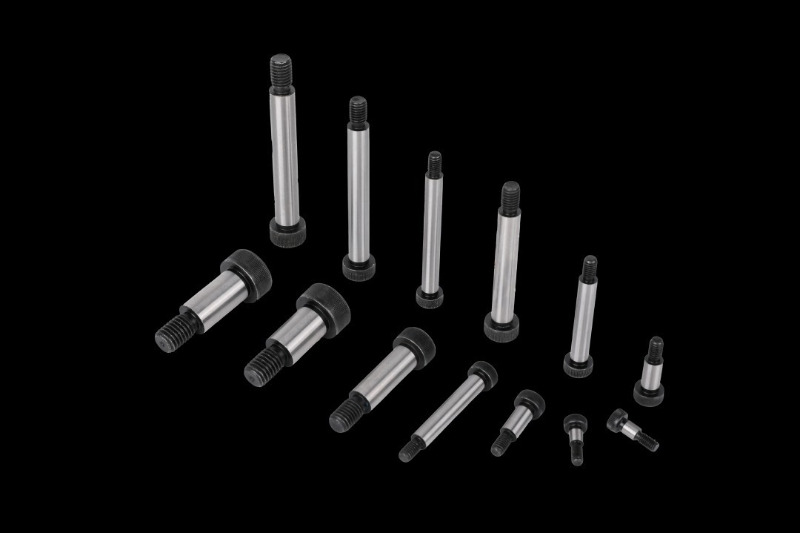

Arvosana 12,9 olkapääpultti , joka tunnetaan myös nimellä akselin olkaruuvi tai sisäinen kuusikulmainen olkapultti, on erittäin tarkka kiinnike, jossa on sileä olake ja osittainen kierre, ja se on suunniteltu erityisesti lujaan ja tarkkuuteen liikesovelluksiin.
Ominaisuudet
Rakenteelliset ominaisuudet
12,9-luokan tulppapultti koostuu kolmesta avainosasta:
Pultin pää: Yleisesti suunniteltu sisäisillä tai ulkoisilla kuusikulmaisilla päillä helpon suuren vääntömomentin asennuksen ja poistamisen vuoksi.
Sileä olkapää: Tarkasti koneistettu pyörivien tai liukuvien komponenttien vakauden varmistamiseksi.
Lankapää: Hyödynnetään osittain kierrerakennetta varman pidon varmistamiseksi ja kantavuuden parantamiseksi.
Tärkeimmät ominaisuudet
Erittäin korkea lujuus: Valmistettu seosteräksestä (kuten SCM435), jonka vetolujuus on ≥ 1220 MPa, mikä varmistaa luotettavuuden suuren kuormituksen sovelluksissa.
Tarkkuustoleranssit: Olkapään halkaisijaa, pituutta ja koaksiaalisuutta valvotaan tiukasti mekaanisten komponenttien tarkan asennon ja liukuvan sovituksen varmistamiseksi.
Kulutusta kestävä ja kestävä: Pintakäsittelyjä ovat karkaisu, mustaus, fosfatointi tai nikkelöinti, mikä parantaa kulutuskestävyyttä ja korroosionkestävyyttä.
Korkea vääntömomentin suorituskyky: Kestää suuria kiristysmomentteja, sopii raskaisiin koneisiin ja korkean dynaamisen kuormituksen ympäristöihin.
12,9-luokan olkapulttien käyttökohteet
Suuren lujuutensa, tarkkuuskoneistuksensa ja liikkeen mukautumiskykynsä ansiosta 12,9-luokan olkapulttia käytetään laajalti monilla teollisuudenaloilla, erityisesti tilanteissa, joissa on suuri kuormitus ja korkeat tarkkuusvaatimukset.

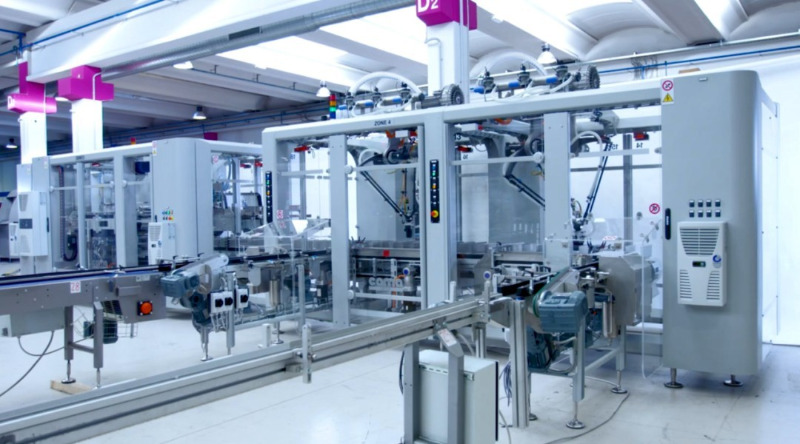

Koneet Laitteet
Automatisoiduissa koneissa, tarkkuustyöstökoneissa ja tuotantolinjalaitteissa olkapultteja käytetään tukemaan ja liukumaan komponentteja, mikä varmistaa laitteiden moitteettoman toiminnan.
Liukukiskot ja ohjausmekanismit: Varmista lineaarisen tai pyörivän liikkeen tarkkuus.
Voimansiirtojärjestelmät: Käytetään kiertokankien ja laakeripesän kiinnityspultteina, mikä vähentää liikkuvien osien kulumista.
Jigit ja työkalut: Kiinnikkeet kiinteään sijoitteluun ja kiinnitykseen, mikä parantaa tuotannon tarkkuutta.

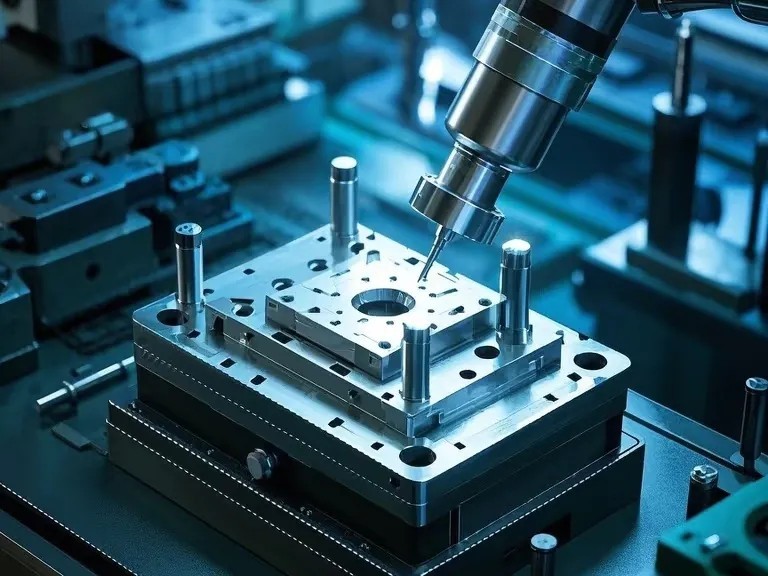

Muotin valmistus
Ruiskumuotit: Käytetään liukukappaleisiin, ohjauslevyihin ja kohdistusmekanismeihin varmistamaan sujuvan muotin avaamisen ja sulkemisen.
Leimausmuotit: Käytetään ohjaustappien kiinnittämiseen ja liukukokoonpanoihin muotin käyttöiän ja tarkkuuden parantamiseksi.

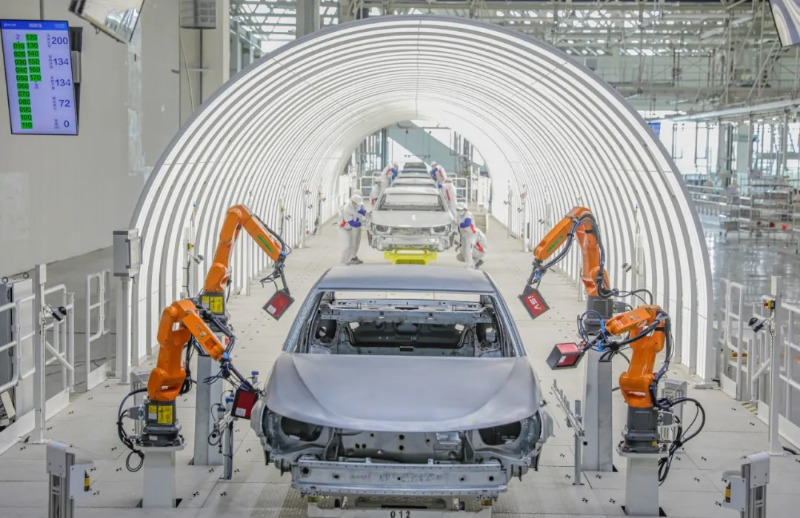

Autoteollisuus
12.9-luokan olkapultteja käytetään laajalti moottorien, jousitusjärjestelmien ja jarrujärjestelmien autoteollisuudessa.
Moottorin osat: Liitä vipuvarret, kiertokanget ja venttiilimekanismit varmistaen vakauden nopean käytön aikana.
Jousitusjärjestelmät: Käytä iskunvaimentimia ja ohjausvarsien liitoksia kestämään korkeataajuista tärinää ja iskuja.
Jarrujärjestelmät: Käytetään jarrusatuloissa ja liukukisoissa, mikä tarjoaa korkean lämpötilan kestävyyden ja suuren kuormituskyvyn.

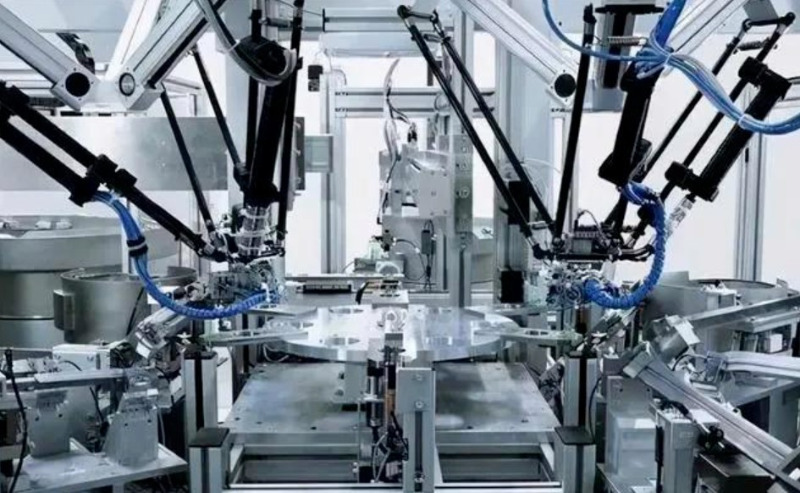

Elektroniikka- ja automaatiolaitteet
Robottiliitokset: Käytetään pyörivinä akseleina varmistamaan robottikäsivarsien tarkka paikannus ja joustava liike.
Automatisoidut kokoonpanolinjat: Käytetään liukusäätimille ja ohjauslaitteille laitteiden vakauden ja tarkkuuden parantamiseksi.
Ilmailu
Lennonohjausjärjestelmä: Käytetään ohjaamaan ohjauspintojen, läppien ja muiden komponenttien pyörimistä ja liittämistä.
Satelliitti-robottivarsi: Tarjoaa erittäin tarkan pyörimispisteen, mikä varmistaa vakauden ja luotettavuuden.

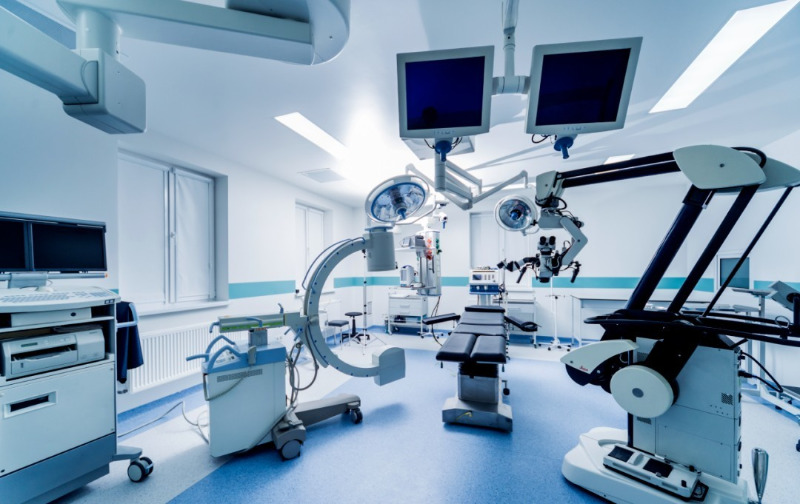

Lääketieteelliset laitteet
Röntgenlaitteet ja CT-skannerit: Käytetään liukukiskoille ja liikkuville osille laitteiden tarkan toiminnan varmistamiseksi.
Kirurgiset robotit: Käytetään robottikäsivarsien nivelissä tarkan ohjauksen ja vakauden varmistamiseksi.
12,9-luokan olkapultin valmistusprosessi
Päämateriaalit
Yleisiä materiaaleja 12,9-luokan olkapultteille ovat:
SCM435 (seosteräs): Hyvä sitkeys ja väsymiskestävyys, sopii iskukuormitusympäristöihin.
Ruostumaton teräs (304, 316L): Korroosionkestävä, mutta vähemmän luja, käytetään enimmäkseen elintarvikkeissa ja lääketieteellisissä laitteissa.
Tuotantoprosessi
1. Materiaalin leikkaus: Erittäin lujien terästankojen tarkkuusleikkaus.
2. CNC-tarkkuustyöstö: Pultin pään, olakkeen ja kierreosan kääntäminen tiukkojen toleranssien varmistamiseksi.
3. Kierteen koneistus: Langan rullaus parantaa voimaa ja väsymystä.
4. Lämpökäsittely: Karkaisu ja karkaisu kovuuden ja kulutuskestävyyden parantamiseksi.
5. Pintakäsittely: Galvanointi, mustaus ja fosfatointi parantamaan korroosionkestävyyttä.
6. Laaduntarkastus: Käyttämällä koordinaattimittauskonetta, kovuustestiä ja vääntömomenttitestiä korkean tarkkuuden ja johdonmukaisuuden varmistamiseksi. Se on syövyttävää, mutta sen lujuus on pienempi, ja sitä käytetään enimmäkseen elintarvikkeissa ja lääketieteellisissä laitteissa.
Toimialan standardit
Olkapulttien valmistuksen tulee olla kansainvälisten standardien mukaisia niiden suorituskyvyn ja luotettavuuden varmistamiseksi.
ISO 7379: Vakio metristen olkapulttien mitoille, materiaaleille ja toleransseille.
DIN 923: Saksalainen standardi, jota käytetään laajalti Euroopan markkinoilla.
ASME B18.3: Pohjois-Amerikan markkinoille soveltuvat amerikkalaisten standardien olkapulttien tekniset tiedot.
JIS B 1180: Japanilainen standardi, jota käytetään tarkkuuskoneiden valmistuksessa.
Nämä standardit määrittelevät olakkeen halkaisijan, pituustoleranssit, kierretiedot, vetolujuuden ja pintakäsittelyn varmistaakseen pulttien vakauden ja yhteensopivuuden ankarissa olosuhteissa.
Kuinka valita oikea olkapääpultti?
Kun valitset olkapultteja, ota huomioon seuraavat tekijät:
Latausvaatimukset: Määritä vaadittu vetolujuus ja väsymisikä.
Olkapään mitat: Varmista yhteensopivuus liukuvien tai pyörivien osien kanssa.
Langan erittely: Valitse laitteelle sopiva metri- tai imperial-kierre.
Pintakäsittely: Valitse korroosionestopinnoite, kuten galvanointi, mustaus tai fosfatointi.
12.9-luokan olkapultit ovat ratkaisevan tärkeitä koneissa, autoteollisuudessa, muottien valmistuksessa, automaatiossa ja ilmailuteollisuudessa, koska ne ovat lujia, tarkkoja toleransseja ja mukautuvat dynaamiseen liikkeeseen. Niiden tiukat valmistusstandardit ja erinomainen suorituskyky tekevät niistä ydintuotteen huippuluokan kiinnitysmarkkinoilla.
Oletko käyttänyt alallasi 12,9-luokan olkapultteja? Voit vapaasti jakaa kokemuksesi!
